一、方案概述

隨著城市規模的擴大和工業化進程的推進，大型工業園區、公園、景區等場所的綠化水管網絡規模龐大，用于控制水源的電磁閥和電動閥安裝位置較為分散，敷設線纜極為不便，且容易被綠化帶工作損壞。

本方案設計了一套基于XIoT的綠化水閥門遠程開關監控方案，以提高綠化水管網絡的運行效率。

二、系統方案設計

基于XIoT的綠化水管網閥門遠程監控系統，按三層結構設計，由監控終端、通信網絡、控制終端構成。

1、監控終端

將XL90物聯網關、觸摸屏、聲光報警器組裝在1套控制箱內，構成監控終端——XL97網關終端：

無線讀取現場控制終端的數據，下發開、關控制指令至現場控制終端，當系統出現異常時，發出聲光報警信號，提醒管理人員及時采取處理措施。

2、通信網絡

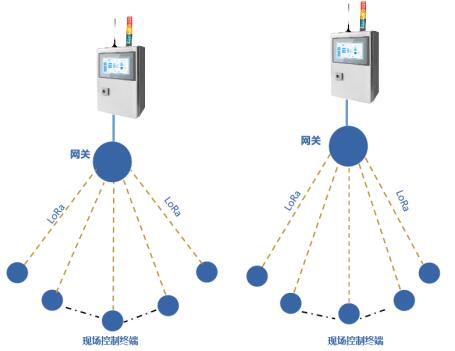

XL90物聯網關作為系統通信核心，無線連接現場控制設備，通過以太網連接觸摸屏；控制終端通過LoRa無線和監控終端通信。

3、現場控制終端

配置一臺尺寸300X400X100，IP65防護等級的控制箱，安裝XL65無線采集器以及電源、開關、端子等輔助材料、配件，組成控制終端安裝在現場，實現對電磁閥的操控。

XL65無線采集器，無線接收XL90物聯網關轉發的開、關指令，輸出開、關信號，控制電磁閥或電動閥開、關。

3個DI可以作位狀態信號輸入，監測現場設備。

如果現場用太陽能供電，XL65無線采集器可以安裝在太陽能控制箱內。

三、設備選型

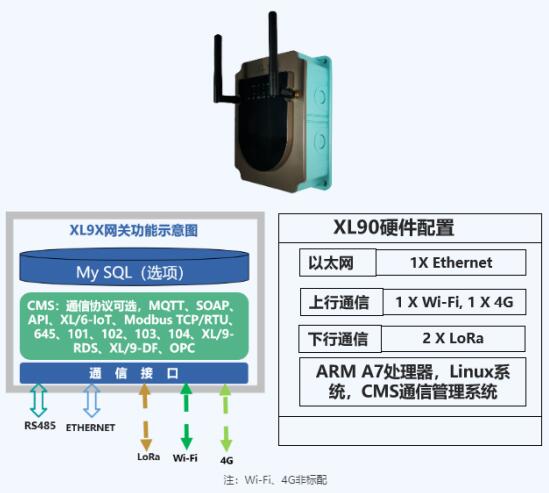

XL90物聯網關

XL90物聯網關是信立工業物聯網(XloT)的核心，是節點和平臺之間的通訊樞紐和橋梁，啟動、管理通信網絡，協調節點通信，實現通信管理數據采集、協議轉換轉發等，構建更穩定、更可靠、更安全的無線通信網絡。

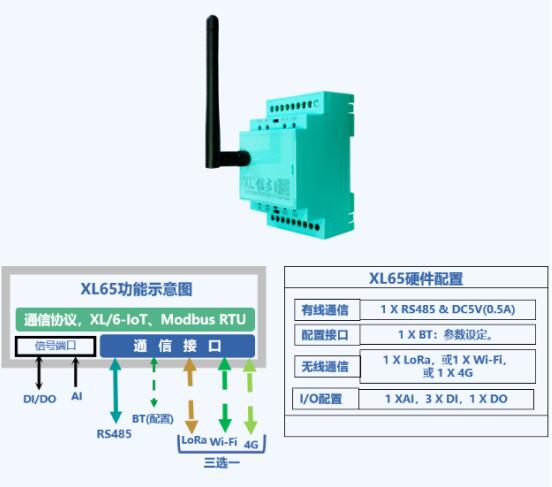

XL65無線采集器

XL65無線采集器是一款多功能、低功耗的數據采集設備，旨在解決工業和監控應用中的信號采集和數據傳輸需求。它融合了多種信號采集功能，支持多種通信方式，并以低功耗的設計為用戶提供了一種高效、可靠的數據采集和傳輸解決方案。

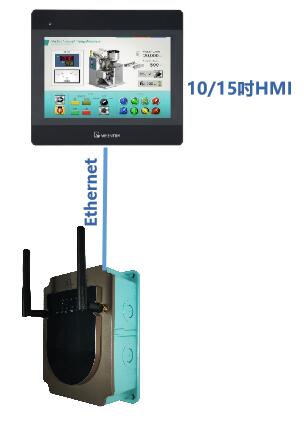

觸摸屏

根據區域內監控點的數量，配置10吋或15吋的觸摸屏，作為人機操作界面。

觸摸屏從網關讀取數據，按要求的功能進行處理、存儲、展示、報警；

觸摸屏內置應用軟件，更方便編程實現要求的功能；

根據管道分布及電磁閥安裝點，設計管網示意圖在屏上展示，并實時展示、遠程控制管網上各電磁閥的開、關狀態；

在觸摸屏上可將管網運行數據、操作記錄，保存生成歷史記錄。

四、方案效益

實時監控與遠程控制

通過監控平臺的實時監控功能，用戶可以隨時隨地遠程監控管網閥門運行狀況，及時發現問題，可遠程控制閥門開、關，提高了系統的響應速度。

提升工作效率

通過遠程控制開關，減少了工作人員跑現場的次數，節約操作時間，提升了工作效率。

簡化維護與管理

無需大規模的電纜布線簡化了系統的維護，降低了維護成本。

擴展性強

新的監測點和控制設備可以方便地接入系統中，實現更廣泛的監控和控制。
